Datos del producto:
|
Nombre de producto: | Tubo de refrigeración por líquido de aluminio | Forma: | Serpiente/derecho |
---|---|---|---|
Tipo de placa de enfriamiento: | Sellando, evaporador Rollo-consolidado, tipo de la protuberancia, placa fría de FSW, | Tratamiento superficial: | Capa del aislamiento/espray de polvo |
Usos: | HEV/EV/ESS BMS (gestión termal de la batería) | Diseño: | Ayuda |
Término del pago: | depósito del 30% por adelantado, balanza antes del envío | Paquete: | Paquete de madera estándar exportado |
HS: | 7606XX | Palabras claves: | tubo de enfriamiento sacado, placa enfriada por líquido, tubo de refrigeración por líquido para la b |
Alta luz: | La serpiente forma la placa fría de aluminio,Placa de enfriamiento de aluminio del hogar ESS,Placa de refrigeración por líquido para el hogar ESS |

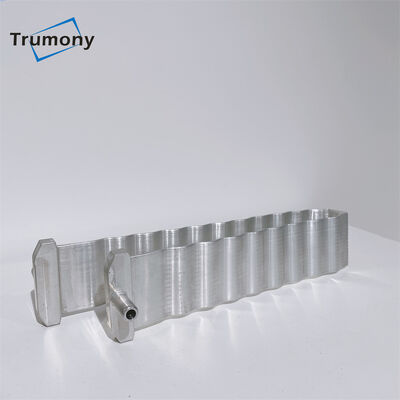

Placa de refrigeración por líquido de aluminio del almacenamiento de energía de la continuidad para el hogar ESS
Los vehículos eléctricos utilizan comúnmente la batería de litio, batería de litio responsable, calor de la descarga, la temperatura de la batería de litio es demasiado alta o demasiado baja cuando su vida disminuirá agudamente. Por lo tanto, si la velocidad de carga y de descarga de vehículos eléctricos se aumenta, la disipación de calor y los problemas de calefacción de baterías deben ser solucionados. Entonces el tubo de refrigeración por líquido sale. De refrigeración por líquido es una mezcla de glicol del agua y de etileno del 50% como el medio de la transferencia de calor. El calor se exporta a través del tubo de refrigeración por líquido de la fino-pared y de la placa de refrigeración por líquido para realizar el intercambio de calor entre el líquido refrigerador y la batería, que pueden alcanzar requisitos de enfriamiento más altos que el aire forzó la disipación de calor de la convección.
Nombre de producto | Tubo de refrigeración por líquido |
Tamaño del tubo | 55*3m m/65*3.5m m/según su tamaño del límite |
Células | 18650, 21700, 32700, 4680 pilas de batería |
Estructura | Tubo de la protuberancia + entrada y conector de aluminio de outlet+quick |
Grueso | Según su diseño |
Tratamiento superficial | El aislamiento cubierto/pulveriza spary |
Recambios | Conector rápido, material termal del interfaz (cojín del silicio), bomba, etc. |
Servicio | El servicio de diseño de enfriamiento del tubo, servicio de la simulación del calor, sugerencia de la trayectoria del flujo, concluye viabilidad de la producción |
Soluciones de enfriamiento completas para usted:
1) sellado del tipo placa de enfriamiento para las células prismáticas/batería.
2) tubo de la serpiente de la protuberancia para las células cilíndricas, tales como 21700, 18650, 3270, célula grande 4680.
3) placa de enfriamiento consolidada del rollo
4) FSW refrescó la placa
5) Placa fría de aluminio con el tubo de cobre
Nuestras ventajas:
1) soluciones flexibles para el enfriamiento de la batería. (Según su módulo proporcione la placa de enfriamiento modificada para requisitos particulares)
2) servicio de diseño, tenemos departamento del R&D, podemos hacer la finalización del diseño, el flujo y la simulación del calor.
3) centro del CNC para hacer el conector modificado para requisitos particulares de la entrada/del mercado.
4) material termal del interfaz, tal como cojín del silicón, capa termales etc. del aislamiento.
5) La muestra rápida hace, entrega rápida
Palabra clave:
La placa de enfriamiento de aluminio, placa refrigerada por agua, placa de refrigeración por líquido, tubo de refrigeración por líquido, tubo de la serpiente, batería que se refrescaba, tubo de enfriamiento de la batería, ESS refrescó la placa, 4680 células que se refrescaban, placa fría para la batería de EV.
Composición química
Aleación | Si | FE | Cu | Manganeso | Magnesio | Cr | Zn | V | Ti |
1050 | ≤0.25 | ≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | --- | ≤0.05 | ≤0.05 | ≤0.03 |
1100 | ≤0.95 (Si+Fe) | 0.05~0.20 | ≤0.05 | -- | -- | ≤0.10 | --- | --- | |
3102 | ≤0.40 | ≤0.70 | ≤0.1 | 0.05~0.4 | --- | --- | ≤0.3 | --- | ≤0.10 |
¡Puede ser modificado para requisitos particulares según la petición de los clientes!
Propiedades mecánicas
Aleación | Genio | Resistencia a la tensión | Fuerza de producción | Alargamiento |
1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | el ≥25% |
1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | el ≥25% |
3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | el ≥25% |
3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | el ≥25% |
: El normalmente 30% TT por adelantado, balanza pagada antes del envío.
Q: ¿Cuánto tiempo toma para las muestras y la producción en masa?
: Tardará generalmente 15-20 días para los nuevos moldes y las muestras libres (dentro de 5kg), después de la confirmación, 25-30 días para la producción en masa.
Q: ¿OEM/ODM disponible?
: ¡Sí, podemos!
Q: ¿Puede usted ayudar a diseño?
: ¡Sí, podemos! Tenemos un equipo de diseño fuerte y experimentado.
Q: ¿Podría usted proporcionar la muestra?
: Sí, nos honran para ofrecerle las muestras para el control de la calidad.
Q: ¿Es la orden de la muestra aceptó?
: ¡Sí, aceptamos orden de la muestra y podemos proporcionar servicio de diseño!
