Placa de enfriamiento de aluminio de la batería prismática de la célula Serpentine Shape Customized

Propiedades básicas
Lugar de origen: China
Nombre de la marca: Trumony
Certificación: ISO9001,ISO14969
Número de modelo: TR-CY021
Propiedades comerciales
Cantidad mínima de pedido: El ensayo de la muestra puede ser arreglado
Precio: Negociable
Condiciones de pago: T/T
Capacidad de suministro: 100000 toneladas de anual
Etiquetas

radiador de aluminio del coche

piezas de automóvil de aluminio

Serpentine Shape Aluminum Cooling Plate
Presupuesto
Product name: Sistema de enfriamiento prismático modificado para requisitos particulares de la batería de la célul Keyword: Sistema de enfriamiento de aluminio
Shape: placa Grade: 3000 series
Color: Plata Surface: Capa/aislamiento/película
Temper: O, F, H111, H112 Application: Enfriamiento de la batería del vehículo de New Energy
Material: aleación Alloy: 3003,3102,1100,1050,6061
Pack: Cartones
High Light:

Serpentine Shape Aluminum Cooling Plate

,

Placa de enfriamiento de aluminio de la batería prismática de la célula

,

Placa de enfriamiento de aluminio de la aleación que suelda
Descripción del Producto

Sistema de enfriamiento de aluminio modificado para requisitos particulares de la batería prismática de la célula en vehículos eléctricos



Soldar las placas de refrigeración por líquido es un proceso de fabricación para conectar componentes para alcanzar un funcionamiento termal más alto y soluciones más ligeras. Limpie las placas con la aspiradora frías soldadas refiere a una clase de placa fría del agua que son creadas trabajando a máquina dos placas de metal con los canales y las estructuras internos de la aleta que entonces se sellan cuidadosamente juntas dentro de una cámara de vacío para la calefacción.







1. Ningún proceso del flujo se puede utilizar para limpiar piezas

2. Procesamiento por lotes altamente repetible y controlable

3. Características materiales uniformes durante y después de soldar

4. Las juntas internas se pueden producir incluso en estructuras complejas para mejorar la fuerza total de componentes

Especificaciones frías de la placa de la batería


Artículo Sistema de enfriamiento de aluminio modificado para requisitos particulares de la batería prismática de la célula en vehículos eléctricos
Uso vehículos eléctricos, sistemas de enfriamiento de la batería, soluciones termales etc de la gestión
Tipo de la célula célula prismática y célula de la bolsa
Forma Tubo de enfriamiento serpentino, placa de enfriamiento de la aleación que suelda
Aleación 3003 o modificado para requisitos particulares
Genio O.H14, H16 etc.


















Material del revestimiento

Aleación Si FE Cu Manganeso Magnesio Zn Zr Ti código
3003 0,6 0,7 0.05-0.20 1.0-1.5 - 0,1 0,05 0,03 1
3003+1%Zn 0,6 0,7 0.05-0.20 1.0-1.5 - 0.5-1.50 0,05 0,05 2
3003+1.5%Zn 0,6 0,7 0.05-0.20 1.0-1.5 - 1.0-2.0 0,05 0,05 3
3003+1.5%Zn+Zr 0.5-1.0 0,7 0.05-0.20 1.0-1.6 - 1.0-2.0 0.05-0.2 - 4
3003+0.5%Cu 0,6 0,7 0.30-0.70 1.0-1.5 - 0,10 0,05 0,1 5
3005 0,6 0,7 0.20-0.40 1.0-1.5 0.20-0.60 0,25 - 0,01 6






La placa fría soldada tiene flexibilidad incomparable en diseño, pues no es limitada por las limitaciones del radio de doblez de la placa fría del tubo de presión. Los tubos de calor se pueden también integrar en la placa para mejorar la disipación de calor. Las estructuras internas de la aleta se pueden insertar dentro del vacío soldaron los canales fríos de la placa para aumentar la superficie en contacto con el fluido operante, proporcionando mayor y mejor transferencia de calor.

Como resultado de esto, el vacío soldó las placas frías es el módulo termal de refrigeración por líquido de la opción para la producción de energía, baterías de coche eléctrico, componentes de la pila de combustible, y diversos usos de los militares, médicos y de la aviónica. El vacío que suelda tiene coste más alto, pero también la confiabilidad muy alta y y las juntas son muy limpias. Un gran número de placas frías pueden también ser procesamiento por lotes.

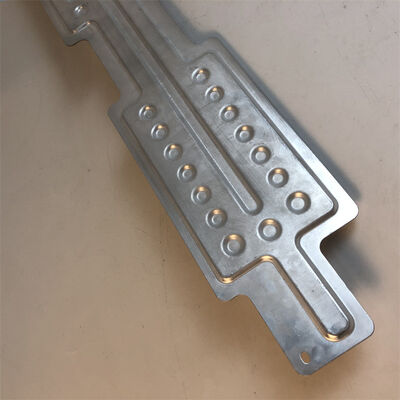

Placa de enfriamiento de aluminio de la batería prismática de la célula Serpentine Shape Customized 0
