Datos del producto:
|
Nombre de producto: | Cinta de enfriamiento de aluminio de la transferencia de calor convectiva para la batería de EV | Tipo: | Tubo de enfriamiento de aluminio |
---|---|---|---|
Proceso: | Protuberancia de aluminio | Aleación: | 3003 |
Genio: | O-H112 | uso: | Batería de EV |
Estructura: | Canal micro tube+connector | Paquete: | cartons+pallets |
Alta luz: | Tubo de enfriamiento de la cinta de la transferencia de calor,Tubo de enfriamiento de aluminio de la cinta,Tubo de aluminio de la cinta de la protuberancia |

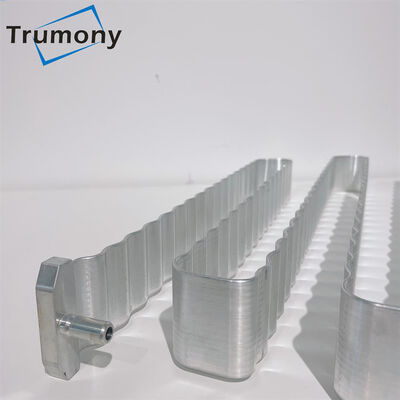

Cinta de enfriamiento de aluminio de la transferencia de calor convectiva para la batería de EV
El enfriamiento del esquema serpentino del tubo está el enfriamiento de la parte radial de la base cilíndrica, es decir, el calor de la parte central de la célula, con la capa de la bobina, el electrólito, la película del aislamiento, el etc. positivos y negativos, al lado cilíndrico, en contacto con el tubo de la refrigeración por agua; El enfriamiento inferior es el enfriamiento axial de la batería cilíndrica, es decir, el calor se transmite hacia abajo a lo largo de los electrodos positivos y negativos, electrólito, película del aislamiento, etc., respectivamente, a la parte inferior de la cáscara de la base de la batería y en contacto con la placa de la refrigeración por agua.
Artículo | Tubo de enfriamiento de aluminio para las células cilíndricas |
Tamaño | Como su diseño |
Grueso | 2.4m m, 3m m |
Uso | enfriamiento cilíndrico de la batería |
Servicio | Diseño, simulación, útiles, prototipo |
Proceso | Protuberancia de aluminio |
Tipo de refrigeración por líquido | placa de enfriamiento fría de la placa para EV, placa fría sellada para el ESS, placa de tubos de enfriamiento formada armónica, tubo de enfriamiento de la serpiente de la batería de EV, placa consolidada del rollo de aluminio |
Sistema de enfriamiento de la batería
1- Placa fría de enfriamiento de aluminio para la batería
2- Tubo serpentino para el nuevo vehículo de la energía
3- Placa de enfriamiento de aluminio del microcanal para la batería suave del paquete
4- El aluminio selló la placa fría
Punto clave del ***** del diseño
1- Especifique el tipo de la batería: células cilíndricas/células cuadradas o células suaves de la batería o de la bolsa de las células prismáticas
2- Dimensiones del límite del módulo
3- Requisito de la disipación de calor
4- Presupuesto del diseño y del prototipo
5- Toda la opción del cambiador de calor tal como los conectores, conectores rápidos plásticos, instalación de la placa de enfriamiento de la batería
Con experiencia muy rica en la fabricación de las placas de enfriamiento para las baterías. Abajo está la fuerza de nosotros que usted puede confiar encendido:
1. El asistente en componentes de enfriamiento diseña viabilidad
2. Soluciones probadas para las células prismáticas y cilíndricas
3. Capacidad en hacer DVP con el cliente
4. Ayuda rápida en la fabricación del prototipo
FAQ:
1. ¿Qué solución de enfriamiento del módulo de batería que usted puede proporcionar?
: Tenemos 4 clases de tipo de enfriamiento de la batería para su batería. Tubo de aluminio de la serpiente para cilíndrico formado de células. La placa refrescada soldada de aluminio para las células prismáticas, las placas de canal micro de aluminio para las bolsas y el rollo de aluminio enlazó los paneles.
2. ¿Qué la aleación y el genio de su placa de la refrigeración por agua?
: La aleación de aluminio es 3000,6000 y el genio es O-H112.
3. ¿Qué la tecnología de proceso para hacer los channles fríos de la placa o del líquido refrigerador?
: El proceso de aluminio de la protuberancia, el proceso que suelda del vacío, el proceso consolidado del rollo y nosotros también tienen centro del CNC.
4. ¿Usted apoya el prototipo modificado para requisitos particulares para el módulo de la batería?
: Seguro, podemos producir la placa de refrigeración por líquido de aluminio como su diseño. Si apenas en la etapa del desarrollo, nuestros disipadores de calor refrescados existentes de la placa están disponibles para comprobar.
