El tubo de aluminio del condensador de la transferencia de calor de la batería sacó tubo de calor plano portuario multi del canal |
Datos del producto:
|
Nombre del producto: | Cinta de enfriamiento serpentina | Materia prima: | Aluminio |
---|---|---|---|
Aleación y genio: | 3003, 6061, H112 | Tratamiento de superficies: | Pulverice el espray, capa del aislamiento |
Solicitud: | Vehículo eléctrico, hogar ESS, ESS comercial | servicio de diseño: | Apoyo |
Simulación termal: | Disponible | Paquete: | Paquete de madera estándar exportado |
Tipo de Batería: | Célula cilíndrica (18650,21700, 3270, 4680, 4695), células prismáticas, bolsas | Palabras clave: | placa refrigerada por agua, tubo de serpiente para 21700 |
Alta luz: | Cinta serpentina de refrigeración,cinta serpentina de batería de iones de litio,tubo de serpiente para vehículos comerciales |

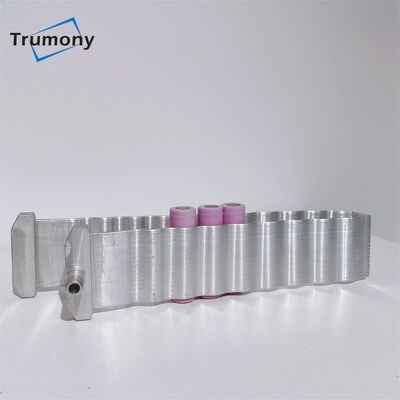

Tubo de serpiente de enfriamiento de batería de iones de litio de alto rendimiento para vehículos comerciales
El sistema de refrigeración por agua es cada vez más popular gracias a su alto rendimiento térmico y su estructura compacta.Comparado con el enfriamiento por aire tradicional, el sistema de enfriamiento por líquido es una mejor disipación de calor y ahorro de área de terreno.
La gestión térmica de la batería es muy crítica en una operación de EV.Trumony es un experto en proporcionar todo tipo de intercambiadores de calor: podemos hacer formas personalizadas para que las piezas encajen en diferentes paquetes.Por ejemploplaca de enfriamiento de tipo apisonamiento para celdas prismáticas/paquete de batería, tubo de serpiente de extrusión para celdas cilíndricas, como 21700, 18650, 3270, 4680 celda grande, placa de enfriamiento de unión por rollo.
Nombre del producto | Cinta serpentina de refrigeración para vehículos eléctricos |
Tamaño del tubo | De acuerdo con el tamaño de su límite55*3 mm para 21700 / 65*3,5 mm para 4680 |
tipo de celdas | 18650, 21700,32700,4680 celdas de batería |
Estructuras | Tubo de extrusión de aluminio + entrada y salida + conector rápido |
Longitud |
Depende de tu modulo |
Tratamiento de superficies | Recubrimiento de aislamiento / pulverización de polvo |
Productos relacionados | Conector rápido, material de interfaz térmica (almohadilla de silicona), bomba, etc. |
Servicios | Diseño de tubos de refrigeración, simulación térmica, diseño de trayectoria de flujo, viabilidad de producción finalizada |
De acuerdo con diversas aplicaciones y requisitos de gestión térmica, podemos proporcionar una gama de soluciones de enfriamiento de baterías.
1) Placa de enfriamiento de tipo estampado para celdas prismáticas / paquete de baterías.
2) Tubo de serpiente de extrusión para celdas cilíndricas, como 21700, 18650, 3270, 4680 celda grande.
3) Tubo extruido con colector para batería blanda.
4) Placa de enfriamiento de unión por rollo para calefacción/refrigeración.
Nuestras ventajas:
1) Soluciones de diseño flexibles para todo tipo de paquetes de baterías.
(De acuerdo con su módulo, proporcione una placa de enfriamiento personalizada)
2) Servicio de diseño, tenemos un departamento de I + D, podemos realizar la finalización del diseño, la simulación de flujo y calor.
3) Centro CNC para hacer un conector de entrada/salida personalizado.
4) Material de interfaz térmica, como almohadilla de silicona térmica, revestimiento de aislamiento, etc.
Palabra clave:
cinta de agua fría, placa de refrigeración líquida, tubo de serpiente para EV, radiador de tubo de armónica, tubo de refrigeración de batería 21700, fabricante de EV,Enfriamiento de batería de iones de litio, tubo de enfriamiento de aluminio, placa fría de agua, tubo de enfriamiento, tubo de serpiente para 4680 celdas.
Composición química
Aleación | Si | Fe | cobre | Minnesota | magnesio | cr | zinc | V | ti |
1050 | ≤0.25 | ≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | --- | ≤0.05 | ≤0.05 | ≤0.03 |
1100 | ≤0.95(Si+Fe) | 0,05~0,20 | ≤0.05 | -- | -- | ≤0.10 | --- | --- | |
3102 | ≤0.40 | ≤0.70 | ≤0.1 | 0,05~0,4 | --- | --- | ≤0.3 | --- | ≤0.10 |
¡Se puede personalizar de acuerdo con la solicitud de los clientes!
Propiedades mecánicas
Aleación | Temperamento | Resistencia a la tracción | Fuerza de producción | Alargamiento |
1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
P: ¿Cuánto tiempo tardan las muestras y la producción en masa?
R: Por lo general, tomará entre 15 y 20 días para moldes nuevos y muestras gratuitas (dentro de 5 kg), después de la confirmación, entre 25 y 30 días para la producción en masa.
P: ¿OEM/ODM disponible?
R: ¡Sí, podemos!
P: ¿Puede ayudar en el diseño?
R: ¡Sí, podemos!Tenemos un equipo de diseño fuerte y experimentado.
P: ¿podría proporcionar una muestra?
R: Sí, tenemos el honor de ofrecerle muestras para el control de calidad.
P: ¿Se aceptan pedidos de muestra?
R: ¡Sí, aceptamos pedidos de muestra y podemos proporcionar un servicio de diseño!
