Datos del producto:
|
| artículo: | Tubería serpentina de agua de aluminio | Especificaciones: | como su dibujo |
|---|---|---|---|
| Longitud fija: | por su petición | Pruebas: | Prueba bajo el agua, prueba de explosión, prueba de nitrógeno y helio, etc. |
| Pilas de batería: | 18650, 21700, 32700, 4680, 4695... | Servicio: | Diseño, simulación térmica, distribución de campos de flujo... |
| Paquete: | Paquete de madera exportado | Método de procesamiento: | Estampado, extrusión, punzonado, doblado, soldadura, soldadura fuerte, corte |
| Palabras clave: | Tubo de serpentina, cinta de enfriamiento de serpiente, tubo de aluminio para transferencia de calor | Aplicaciones: | Batería de vehículo eléctrico (varios coches EV), batería ESS, refrigeración IGBT |
| Alta luz: | Tubo de enfriamiento de agua de almacenamiento de energía,Tubo de serpentina de agua de aluminio,Tubo de enfriamiento de agua de serpentina |
||

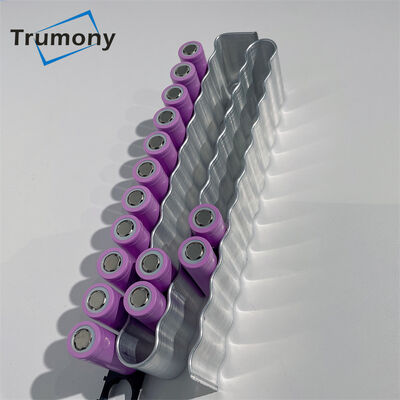

Tubo de refrigeración por agua con área de contacto grande para almacenamiento de energía
El rendimiento de la batería de alimentación está estrechamente relacionado con la temperatura de la batería.Para extender la vida útil de la celda de energía tanto como sea posible y obtener la máxima potencia, la batería debe usarse dentro del rango de temperatura especificado.En principio, dentro del rango de -40 °C a +55 °C, la celda de potencia de temperatura real de la batería está en un estado operativo.El sistema de refrigeración líquida es la mejor manera de mantener la celda de la batería a una temperatura estable.
Trumony es un proveedor profesional de gestión térmica con décadas de experiencia.Hemos realizado muchos proyectos: tenemos buenas soluciones para celdas cilíndricas, para celdas prismáticas, también para bolsas.
| Extrusión | SÍ | centro de moldes propio |
| CNC | SÍ | propio centro CNC |
| Estampado | SÍ | máximo 1,6*2,3 m |
| Soldadura | SÍ | línea de soldadura fuerte automática |
Características:
*Opciones de diseño:
1) placa de enfriamiento de perforación
Se utilizó para celdas prismáticas y paquete de baterías, solución de enfriamiento inferior y lateral;
2) cinta de refrigeración serpentina
Aplicado para celdas cilíndricas: 18650, 21700, 3270, 4680 y etc;
3) Tubo de microcanal con colector
Para enfriamiento de la batería lateral o inferior del paquete de baterías;
4) Placa de enfriamiento de unión por rollo;
5) placa de soldadura de agitación por fricción
Tiene un proceso de soldadura más simple, mayor eficiencia de producción, mayor resistencia de soldadura y puede evitar problemas como poros y fugas de líquido en la soldadura por fusión a alta temperatura.
Nuestras ventajas:
1. Experiencia en la integración de colectores, tuberías y materiales térmicos de interfaz
2. Experiencia en el diseño y fabricación de placas de gran formato
3. La simulación ayuda al diseño del canal de flujo para la caída de presión, el flujo y la distribución de calor
4. Material de alta resistencia a la corrosión y baja conductividad para aplicaciones de enfriamiento de baterías
5. Soluciones de diseño flexibles para todo tipo de paquetes de baterías.
Habilidad de prueba:
|
Prueba de composición química |
SÍ |
|
Prueba física y prueba óptica |
SÍ |
|
Prueba de rugosidad y prueba de dureza |
SÍ |
|
Prueba de elongación |
SÍ |
|
Prueba del spray de sal |
SÍ |
|
Prueba de explosión |
SÍ |
|
Prueba de nitrógeno y helio |
SÍ |
|
Prueba de resistencia al flujo |
SÍ.Prueba de corrosión interior y exterior |
|
Prueba de voltaje |
SÍ |
|
Prueba bajo el agua |
SÍ.Compruebe la fuga de soldadura |
Composición química
| Aleación | Si | Fe | cobre | Minnesota | magnesio | cr | zinc | V | ti |
| 1050 | ≤0.25 | ≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | --- | ≤0.05 | ≤0.05 | ≤0.03 |
| 1100 | ≤0.95(Si+Fe) | 0,05~0,20 | ≤0.05 | -- | -- | ≤0.10 | --- | --- | |
| 3102 | ≤0.40 | ≤0.70 | ≤0.1 | 0,05~0,4 | --- | --- | ≤0.3 | --- | ≤0.10 |
¡Se puede personalizar de acuerdo con la solicitud de los clientes!
Propiedades mecánicas
| Aleación | Temperamento | Resistencia a la tracción | Fuerza de producción | Alargamiento |
| 1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
PREGUNTAS MÁS FRECUENTES:
P: ¿Es usted una empresa comercial o fabricante?
R: Sí, somos una fábrica con más de 10 años de historia en esta industria.
P: ¿Qué método de tecnología de procesamiento?
R: Tenemos una línea de soldadura fuerte, una línea de estampado, una línea de extrusión y una línea de proceso de deshuesado.También está disponible el centro CNC.
P: Si no tenemos diseño, ¿puede ayudar en el diseño?
R: ¡Sí, podemos!Tenemos un equipo de diseño fuerte y experimentado.El diseño de trayectoria de flujo, la simulación térmica, la simulación mecánica y la optimización del diseño son compatibles.Comparta con nosotros su proyecto detallado, service8@trumony.com, nos encantaría hacer DFM para usted.
P: ¿Qué tan rápido puede hacer un prototipo?
R: Alrededor de 3 ~ 5 semanas.El tiempo de entrega exacto dependerá de su diseño y proceso de producción.
