Datos del producto:
|
artículo: | Placa de refrigeración líquida de la batería ESS | Especificaciones: | Por tus dibujos |
---|---|---|---|
Prueba: | Prueba bajo el agua, prueba de explosión, prueba de niebla salina, prueba de nitrógeno y helio, etc. | Pilas de batería: | Celda prismática para enfriamiento por fondo, Celda cilíndrica: 1865, 21700, 32700, 4680, 4695... |
Servicio compatible: | Diseño todo en uno, simulación térmica, distribución de campos de flujo... | embalaje: | Paquete de madera exportado |
Proceso tecnológico: | Estampado, extrusión, punzonado, doblado, soldadura, soldadura fuerte | Palabras clave: | Placa de refrigeración líquida de batería, placa de agua fría para celda prismática, placa de refrig |
Aplicaciones: | Refrigeración de baterías de vehículos eléctricos, refrigeración de baterías ESS, refrigeración de I | centro CNC: | SÍ |
Alta luz: | Placa de refrigeración líquida de batería ESS,Refrigeración de placa fría de batería ESS,Placa de refrigeración líquida de aluminio |

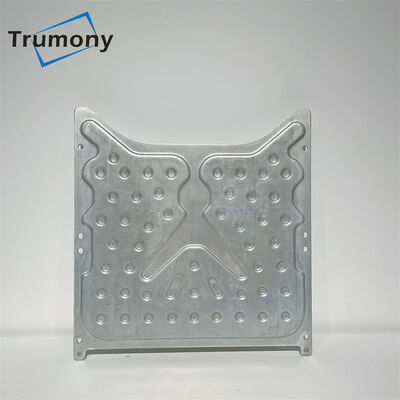

Nueva placa de refrigeración líquida de aluminio de embalaje de batería de almacenamiento de energía
El propósito principal de un BTMS es mantener el sistema de batería en el rango de temperatura óptimo y mantener una variación de temperatura uniforme en los módulos de la batería.La gestión térmica de la batería es la operación crítica en el ESS/EV.Las ventajas de la solución de refrigeración líquida son la alta tasa de transferencia de calor, permite que la batería maneje un gran pulso de energía y uniformidad de temperatura efectiva.
Trumony es un experto en la industria de la gestión térmica, no solo en el diseño y desarrollo de refrigeración líquida, sino también como proveedor de materiales, componentes y conjuntos de refrigeración líquida.Específicamente, se trata de piezas de intercambio de calor del paquete de batería de energía, piezas de intercambio de calor del paquete de batería de almacenamiento de energía, piezas de intercambio de calor de alto flujo de calor y nuevas piezas de intercambio de calor de refrigeración líquida, conjunto de refrigeración líquida de la batería de alimentación (placa fría o codo, caja, enfriador, juntas, tuberías, almohadillas de silicona conductora de calor), conjuntos de almacenamiento de energía domésticos (placas o codos fríos, juntas, tuberías, ventiladores, almohadillas de silicona conductora de calor, condensadores, calderas de expansión, válvulas de solenoide, bombas de agua, inversores), conjunto de almacenamiento de energía industrial ( placa de refrigeración líquida + bandeja o bandeja integrada, tubería, enfriador de agua, almohadilla de silicona conductora de calor).
Artículo | Placa de enfriamiento de aluminio estampado para ESS |
Especificación | Según su módulo (máx. 1,6*2,3 m) |
tecnología de procesamiento | Extrusión, soldadura, soldadura fuerte, estampación, punzonado, roll bonding... |
Productos relacionados | TIM (material de gestión térmica), entrada/salida, conector rápido, bomba, tuberías, etc. |
Aplicaciones | Enfriamiento de batería de vehículo eléctrico, enfriamiento de líquido de batería de potencia, almacenamiento de energía doméstico, almacenamiento de energía industrial, etc. |
Habilidad de prueba:
Prueba de composición química |
SÍ |
Prueba física y prueba óptica |
SÍ |
Prueba de rugosidad y prueba de dureza |
SÍ |
Prueba de elongación |
SÍ |
Prueba del spray de sal |
SÍ |
Prueba de explosión |
SÍ |
Prueba de nitrógeno y helio |
SÍ |
Prueba de resistencia al flujo |
SÍ.Prueba de corrosión interior y exterior |
Prueba de voltaje |
SÍ |
Prueba bajo el agua |
SÍ.Compruebe la fuga de soldadura |
Composición química
Aleación | Si | Fe | cobre | Minnesota | magnesio | cr | zinc | V | ti |
1050 | ≤0.25 | ≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | --- | ≤0.05 | ≤0.05 | ≤0.03 |
1100 | ≤0.95(Si+Fe) | 0,05~0,20 | ≤0.05 | -- | -- | ≤0.10 | --- | --- | |
3102 | ≤0.40 | ≤0.70 | ≤0.1 | 0,05~0,4 | --- | --- | ≤0.3 | --- | ≤0.10 |
¡Se puede personalizar de acuerdo con la solicitud de los clientes!
Propiedades mecánicas
Aleación | Temperamento | Resistencia a la tracción | Fuerza de producción | Alargamiento |
1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
Preguntas más frecuentes
P: ¿Qué tipo de placa fría de batería puede proporcionar?
A:
1) Placa de enfriamiento estampada para celdas prismáticas / paquete de baterías.
2) Tubo serpentino para celdas cilíndricas, como 21700, 18650, 3270, 4680 celda grande.
3) Tubo extruido con colector para paquete de baterías.
4) Placa de enfriamiento de unión por rollo para calefacción/refrigeración.
5) Placa fría FSW.
6) placa fría mecanizada CNC
P: ¿Qué método de tecnología de procesamiento?
R: Tenemos una línea de soldadura fuerte, una línea de estampado, una línea de extrusión y una línea de proceso de deshuesado.También está disponible el centro CNC.
P: Si no tenemos diseño, ¿puede ayudar en el diseño?
R: ¡Sí, podemos!Tenemos un equipo de diseño fuerte y experimentado.El diseño de trayectoria de flujo, la simulación térmica, la simulación mecánica y la optimización del diseño son compatibles.Comparta con nosotros su proyecto detallado, service8@trumony.com, nos encantaría hacer DFM para usted.
P: ¿Qué tan rápido puede hacer un prototipo?
R: Alrededor de 3 ~ 5 semanas.El tiempo de entrega exacto dependerá de su diseño y proceso de producción.
